电子万能试验机的变形试验是指在各种的载荷作用下，变体型的形状、位置、尺寸等在时间或者空间上发生的变化，而变形监测又可以叫做变形测量或者变形观测。主要是对设置在变形提上的观测点进行周期性的反复观测，从而获得观测点或是高程阶段的变化。试验机的变形测量是试验机测控系统比较重要的组成部分，是试验机关键技术环节。选用可靠性高，稳定性强的变形测量仪器是值得用户考虑的因素之一。

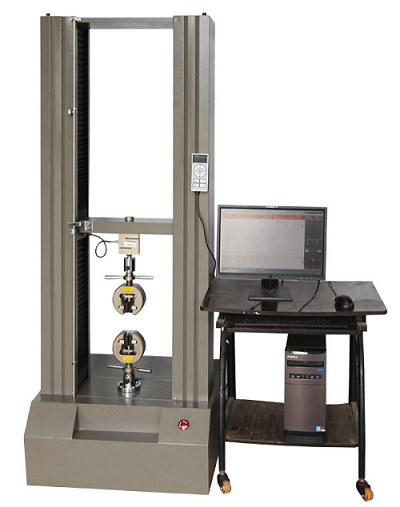

DL伺服控制电子万能试验机

　　一、变形试验要点

　　1.变形测量技术参数:变形测量指标的参数包括测量范围、示值误差、灵敏度和分辨率；

　　2.测量范围-试验机通过测量系统测量的小尺寸材料或部件之间的范围；

　　3.指示误差——样品变形值记录或显示的测量值与测量值之差称为试验机测量系统的指示误差，示值误差不可避免，其大小在规定范围或标准范围内；

　　4.试验机的变形测量灵敏度-灵敏度指示器相对于测量变化的位移率，灵敏度是测量物理仪器的标志，测量系统的灵敏度越高，测量结果的准确度越高。

　　二、变形测量技术参数：

　　变形测量指标参数有测量范围，示值误差，灵敏度，分辨率。

　　测量范围——试验机通过测量系统所能够测量到的材料或构件的zui小尺寸与zui大尺寸之间的范围。

　　示值误差——试样变形值的记录或显示的测量值与被测量值的实际数值之差，称为试验机测量系统的示值误差。示值误差是不可避免的，其大小在特定的范围内或者标准规定范围。

　　试验机变形测量灵敏度——灵敏度指示器的相对于被测量变化的位移率，灵敏度是衡量物理仪器的一个标志，试验机测量系统灵敏度越精细，则测量结果精度越高。

　　试验机变形测量的分辨率是指试验机光电编码器测量数据的可测量的zui小精度。分辨率越大，测量结果越精确。

　　三、变形测量工作原理：

　　应变式引伸计是由弹性元件和粘贴在它上的应变片组成的，当引伸计移动臂受力时，引起弹性体变形并使粘贴在它上面的应变片电阻值发生变化，原来平衡的电桥失去平衡输出一个正比于变形的电压信号输出，由于引伸计输出的电信号极其微弱，必须经放大后才能达到要求的值，这个工作由完全由A/D转换器放大和转换，然后送到单片计算机进行处理，以直读的方式进行显示，同时通过RS232传输到计算机，进行数据处理。

　　关于电子万能试验机的变形测量水平和精度取决于允许变形值和变形测量目的，如果观测的目的是使变形值不超过一定的允许值以保证建筑物的安全，则观测中的误差不应小于允许变形值的1/10~1/20，如果观测的目的是研究变形过程，那么观测精度应该更高。另外变形测量是用试验机监测变形体的变化，该方法目的是获取变形体空间位置随时间变化的特征，并根据结果调整相应的结果。
